Đặc điểm nổi bật của Thiết bị test loa Dayton Audio AS-1

Shop là nhà phân phối chính thức duy nhất của Dayton Audio (thương hiệu Mỹ) tại Việt Nam. Anh em tham khảo danh sách đại lý của Dayton tại đây:

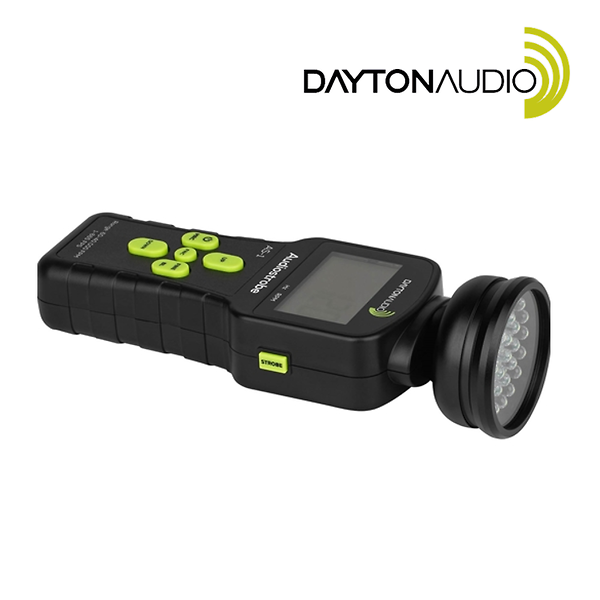

Giới thiệu với anh em thêm thiết bị chuyên dụng trong việc test loa có tên AS-1 từ Dayton Audio, tên đầy đủ của nó là AS-1 Stroboscope Woofer Analyzer 1-665Hz, còn gọi là tốc kế, tức là một thiết bị phân tích loa bass sử dụng kỹ thuật stroboscope hay còn gọi là kỹ thuật hoạt nghiệm, trong đó sử dụng ánh sáng để kiểm tra và quan sát chuyển động nhanh hoặc dao động của màng loa. Nó tạo ra ánh sáng xen kẽ (strobe light) có thể điều chỉnh tần số, tạo ra hiệu ứng nhấp nháy và so sánh với chuyển động của màng loa dựa theo từng tần số trong dải tần của loa trầm và từ đó xác định được lỗi của loa (nếu có) hoặc xác định được các thông số cần thiết trong quá trình thiết kế thùng loa, đặc biệt là thùng loa sử dụng màng cộng hưởng thụ động (passive radiator).

AS-1 được trang bị màn hình hiển thị số và các nút điều khiển để điều chỉnh tần số và thời gian sáng/tối.

Khi ánh sáng xen kẽ được chiếu lên một màng loa đang chuyển động nhanh, màng loa sẽ trông như đang đứng im trong mỗi khung hình ánh sáng, tạo ra hiệu ứng “đóng băng” chuyển động. Điều này cho phép anh em quan sát và phân tích các chi tiết của chuyển động của màng loa BẰNG MẮT mà không cần sử dụng các phương pháp đo lường phức tạp khác.

Với nguyên lý như vậy, Dayton Audio AS-1 được thiết kế đặc biệt dành cho anh em đam mê DIY loa và thợ sửa chữa loa, ...  Đáp ứng tần số điển hình của loa bass có thể có các đỉnh cộng hưởng không mong muốn mà lại rất khó để tìm ra nguyên nhân của nó, tuy nhiên, bằng cách đồng bộ hóa số lần nhấp nháy mỗi giây ở tại hoặc gần tần số của sóng phát hình sin đưa bộ phát tần số vào loa, màng loa khi đó sẽ gần như bất động hoặc chuyển động chậm (slow motion).

Điều này cho phép quan sát hoạt động của loa ngay cả khi test ở trong phòng có ánh sáng tốt nhờ 36 đèn LED siêu sáng với tổng công suất 1000 lumen của AS-1 cùng với khả năng lưu 10 tần số test. Và như vậy AS-1 có thể giúp xác định nguyên nhân gây ra lỗi trên đáp ứng của màng loa và các thông tin hữu ích khác của từng củ loa bass như:

 -Chuyển động phi tuyến, ví dụ như màng loa chuyển động không kiểm soát.
 -Biến dạng về màng loa, gân, dust cap
 -Các chế độ cộng hưởng của nhện, nhện hỏng và dây nối vào côn bị lỏng, không tiếp xúc, tiếp xúc kém.
 -Quan hệ về pha trong các hệ thống loa nhiều đường tiếng.
 -Dò tần số cộng hưởng cùng với biểu hiện của các bộ passive radiator.
 -Xác định xmax tối đa của củ loa và passive radiator.

HƯỚNG DẪN SỬ DỤNG CƠ BẢN:

Khi anh em nhập tần số nhấp nháy của AS-1, có 2 chế độ, FPS tương đương với Hz và FPM tương đương với RPM nếu anh em sử dụng đơn vị đó. Vì AS-1 có giới hạn tối đa là 665FPS nên tần số cao nhất anh em có thể quan sát được là 665Hz.

Trường hợp muốn tìm tạp âm cơ khí trong củ loa (trong thùng hay trong không gian tự do):

Cho chạy bộ phát tần số tới tần số 665 Hz để tìm tần số xuất hiện tiếng ồn. Sau khi đã xác định được tần số mà tại đó xuất hiện tiếng ồn thì anh em sẽ phát âm thanh đó qua loa. Sau đó đặt cho AS-1 nhấp nháy phù hợp với tần số đó. Chiếu AS-1 vào màng củ loa đang phát âm thanh để xem cái tạp âm cơ khí đó đang phát ra từ đâu, quan sát thật kỹ màng loa khi đang chuyển động.

Trong trường hợp thiết kế loa sử dụng passive radiator:

-Tìm Fs của củ loa bass mình đang thiết kế (đo bằng DATS V3 nếu không có thong tin hoặc xem trên spec sheet của củ loa đó).
-Chọn một tần số cao hơn Fs của củ loa, cho máy phát tần số ở tần số đó, đặt AS-1 nhấp nháy theo tần số đó rồi chiếu vào passive radiator. Tại tần số đó hoặc cao hơn anh em sẽ thấy passive radiator chuyển động cùng pha với loa bass.
-Rồi tiếp tục chọn tần số thấp hơn Fs và lại tiếp tục cho máy phát ở tần số thấp hơn Fs đó, đặt AS-1 nhấp nháy theo tần số đó rồi chiếu vào passive radiator. Dưới Fs, PR cần phải di chuyển ngược pha với củ loa bass đang hoạt động. Nếu PR di chuyển cùng pha với củ loa bass thì sẽ cần phải giảm bớt trọng lượng màng loa của PR (bằng cách tháo bỏ bớt long đen gắn kèm bên trong màng PR), còn nếu PR mà ngược pha với loa bass ở tần số lớn hơn Fs thì anh em cần tăng thêm trọng lượng cho PR (gắn thêm long đen vào màng PR).

Cứ lặp lại quá trình này cho tới khi nào PR di chuyển chính xác ở tần số dưới hoặc cao hơn Fs.

Để dò chỉnh tần số của thùng loa:

Cho chạy bộ phát tần số tới tần số 665 Hz để tìm dải tần số mà nó kêu lớn nhất (loudness), sau đó anh cho máy phát tần số và AS-1 phát và nháy ở gần tần số đó và tăng hoặc giảm âm lượng và quan sát sự di chuyển của màng loa bass. Tần số mà tại đó màng loa di chuyển thấp nhất chính là tần số cần tìm của thùng loa.

Nếu anh em có máy phát tần số rồi tôi khuyến nghị anh em cho máy phát ở tần số 30Hz rồi gắn vào loa bass, sau đó đặt cho AS-1 nhấp nháy ở 30FPS, chỉ AS-1 vào màng loa bass. Nếu anh em làm như vậy anh em sẽ hiểu ứng của AS-1 và nó làm việc ra sao.


Sản phẩm được bảo hành 6 tháng đổi mới.
